组合式（TCR）

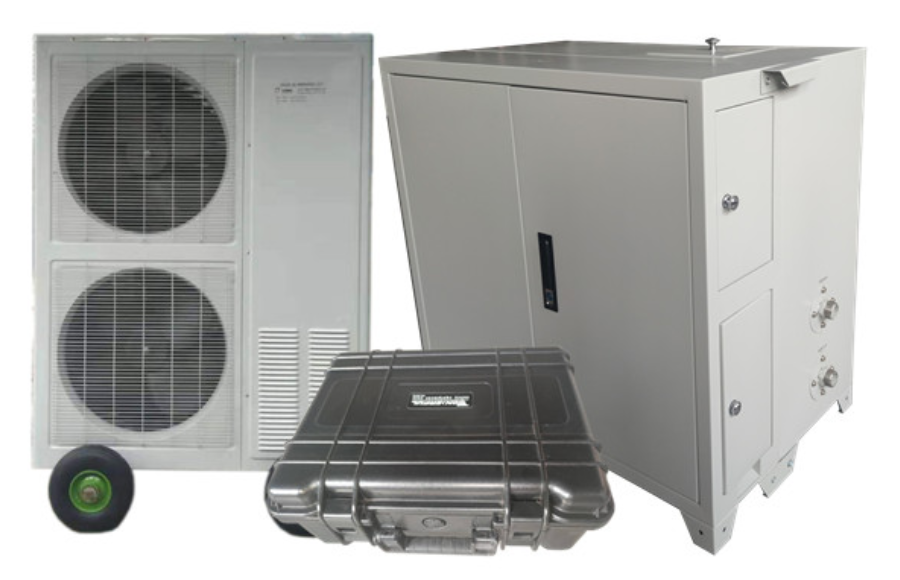

组合设备（TCR）

设备技术参数

1、设备电压380V，配电功率33kW，加热功率24kW，采用无极调节方式；

2、水泵额定流量4t/h,最大流量9t/h,全扬程44m，采用变频调节方式，可满

     足至少200m深安装双U型PE管的地埋管换热器测试需求；

3、控制精度：稳定热流的恒定加热功率偏差小于±0.3kW，稳定工况的温度偏差

     小于±0.3℃，流量偏差小于0.1m³/h;

4、精度参数：温度传感器A级，流量计0.25级，多功能电表0.5级，温度采集0.5

     级；

5、温度扩展接口12个，其中第12路接口可进行手动操作记录；

6、配有数据分析软件，根据理论模型自主研发，可对岩土初始平均温度、稳定热流、稳定工况等测试数据进行分析，并添加对室外

     温度干扰过大，突然短时间断电等测试数据进行分析修正功能。

设备功能

1、岩土初始平均温度测试：1.1无功循环法，1.2地埋管水温平衡法，1.3垂直布置传感器法（可配置单点测温和多点测温传感器，线

     缆最长可达500m）；

2、稳定热流热模拟测试（获取岩土热物性参数）：2.1恒定热量，2.2恒定冷量；

3、稳定工况模拟测试（获取单孔换热功率）：3.1夏季工况，3.2冬季工况；

4、稳定工况间歇运行模式：4.1夏季工况间歇运行，4.2冬季工况间歇运行；

5、稳定工况多孔联合测试：5.1夏季工况多孔联合测试，5.2冬季工况多孔联合测试；

6、分层热物性测试；

7、岩土温度恢复测试；

8、热干扰测试；

9、其他功能：密码保护，各个电器安装保护及设备保护，故障报警，数据自动存储，数据可输出。
